Моторизований карниз Dooya Switch (Китай) надійно зарекомендував себе роками експлуатації в Україні та світі.
Китайські карнизи виробника Dooya мають гарантію 3 роки та дадуть фору багатьом європейським чи американським виробникам.
Завод DOOYA – це вже бренд із давньою та успішною історією у світі внутрішньовальних ролетних та карнизних моторів.
Бюджетна модель Dooya Switch має функціональну шину для карниза виконану нашими інженерами та електропривод для керування з вимикача або розумного будинку за принципом “перекидання фази” 220 вольт.
Для керування автоматичними шторами за таким принципом в асортименті Hiltex є три позиції: двигун для розумного будинку Switch, посилений до 70 кг електропривод і тихохідний розумний карниз Dooya Smart.
Всі ці варіанти використовуються однаково залежно від умов використання карниза, ширини отвору або ваги тканини.
♦ Switch – для керування шторою вагою до 45 кг.
♦ Giant – посилена модифікація для управління шторою до 65 кг.
♦ Smart – посилена-тихохідна модифікація з рівнем шуму – 20 дБ
Більш дорога модифікація фазного мотора – електрокарніз Dooya Smart має можливість підключення одночасно ПУЛЬТ + СМАРТФОН + ВИМИКАЧ.
Окрім кнопок всі перераховані вище модифікації можна підключити до різних zigbee або wifi реле управління шторами і керувати з Apple Home, Connector або інших варіантів розумного будинку.
Карниз Dooya Switch – це базовий мотор, тому він має найменший розмір електроприводу та найдешевшу ціну.
Профіль, на який навішується штора, використовується універсальний для всіх моделей китайських електрокарнизів Hiltex.
Вибираючи карниз з тривалою гарантією, ми рекомендуємо звертати особливу увагу саме на профіль, а не тільки на електропривод.
Підключення фазного карнизу для штор Dooya Switch
Схема включення одного або декількох виробів для управління напругою 220 вольт буде різною і це важливий момент, що стосується прокладання кабелю до шторів.
Також спосіб підключення та керування залежить від типу вимикача.
Увага! Вимикач/кнопка для керування “фазним мотором” за принципом перекидання напруги живлення 220 вольт обов’язково має бути з блокуванням одночасного натискання двох напрямків дивування штори.
У класичному вимикачі-кнопці схема така:
Тут є кнопка СТОП – яка припиняє подачу живлення, тобто зупиняє електропривод.
У схемі нижче – без кнопки СТОП:
Також може бути і такий варіант із блокуванням через кнопку Стоп.
Для управління шторами не важливо це буде пружна кнопка або вимикач.
Кнопку необхідно постійно утримувати до досягнення шторою кінцевих положень.
Вимикач – постійно увімкнений і не вимагає постійного натискання.
Потрібно розуміти, що за такою схемою від одного вимикача можливе керування одним виробом. Для групового управління – необхідна установка реле, що узгоджує.
Наприклад TR2-від Somfy:
При великій кількості вимикачів або електрокарнизів – краще відійти від принципу “керування фазою 220 вольт”, а зупинитися на управлінні шторами сухим контактом.
Гнуття китайських автоматичних карнизів для штор
Деякі компанії, які імпортують електричні карнизи з Китаю, не хочуть удосконалювати свої можливості та гнути карнизи (наприклад для моторів Xiaomі або Aquara).

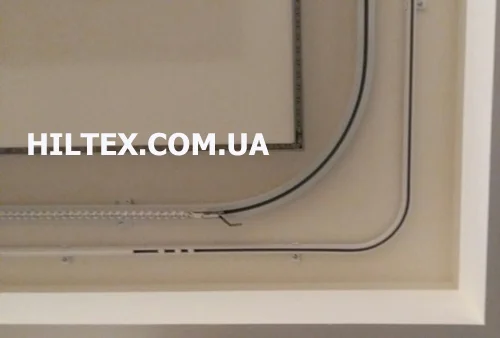

На фото показаний варіант гнутих у 90 градусів карнизів – один електричний, другий механічний стельовий KS (Forest).
Гнуття товстостінного електричного карниза це не легкий і відповідальний процес, що вимагає не тільки правильного виміру, а й креслень в інженерних програмах, а потім вже процес гнуття.
Гнутість карнизів може бути як у кути від 90 градусів і вище, так і в еркери.
Наприклад, на одному з наших об’єктів у Києві (ЖК Taryan Tower) ніші були зроблені у формі великої кількості кутів, де були потрібні саме такі карнизи як на фото, а не еркер:
Така система складна не тільки у виготовленні, а й у правильному вимірі.
Карниз Dooya Switch гнеться з радіусом 30 см – необхідно враховувати при вузьких нішах або велику кількість доріжок.
Установка автоматичного карнизу Dooya
Одне з важливих питань, які ставлять клієнти перед тим як купити китайський електрокарниз, це виготовляємо ми індивідуальні довжини наших систем, або просто возимо зі з’єднувачами.
Ми виготовляємо індивідуальні розміри з довжиною до 7 метрів без з’єднувача. Більше цього розміру необхідно встановлювати сполучний елемент з можливістю виготовити автоматичну штору до 14 метрів.
Зазвичай в автоматиці для штор він встановлюється всередині при розсуві від центру.
До стелі система кріпиться кронштейнами “прихованого монтажу”:
Кронштейн вставляється в паз у профілі і прокручуванням замикається всередині нього.
Періодичність установки кронштейнів в середньому через кожні 50-60см.
Але для гіпсокартону або інших подібних матеріалів при важкій шторі рекомендуємо встановлювати через кожні 40 см.
Після встановлення карниза – “прапорець” кронштейна необхідно зафіксувати.
На стелі до монтажу самого профілю для двох доріжок штори виглядає так:
Також важливою характеристикою при навішуванні штори є розмір місця навішування.
В електрокарнизах Dooya штору заборонено встановлювати вище зазначеного положення французького гачка.
Можливості керування електрокарнизом одночасно із фазним керуванням
У сучасних версіях електроприводів є системи де можливо разом із керуванням кнопкою від вимикача або розумного будинку додатково використовувати пульти та wifi керування шторами.

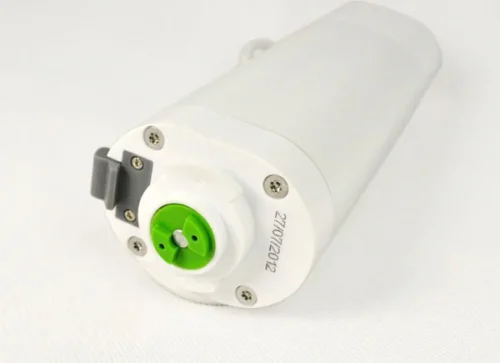

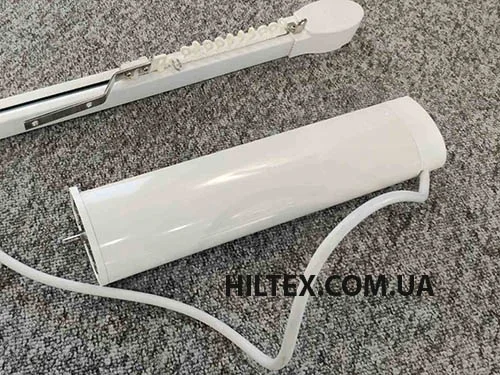

Така модель в асортименті Hiltex – це Dooya Smart із таким зовнішнім виглядом:
І можливостями одночасно з керуванням “фазою” використовувати:
♦ ручне керування шторами Touch Motion
♦ пульти дистанційного керування: клавішні, сенсорні, двоканальні, багатоканальні.
♦ настінні бездротові вимикачі, включаючи модифікації із вбудованими таймерами;
♦ керування за допомогою програми Connector по WIFI.
♦ керування шторами при зникненні електрики;
Також можна підключати будь-які додаткові пристрої по RJ9 – наприклад реле Ajax або інші подібні пристрої.

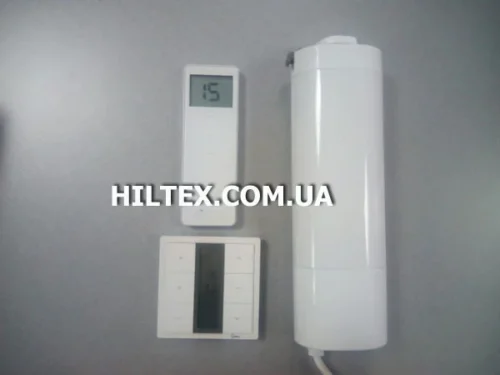

Стандартні одноканальні та багатоканальні пульти та настінні бездротові вимикачі – як сенсорні, так і клавішні:

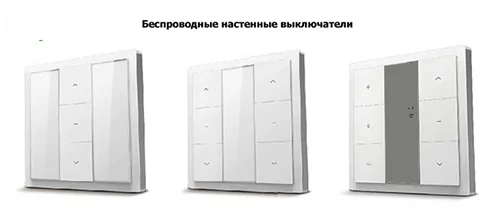

Бездротові настінні вимикачі Китай – одноканальний, двоканальний та таймер:
На фото нижче управління електрокарнизом від провідного вимикача:
Так і від вимикача замовника зі спеціалізованої серії – наприклад компанії Gira, Jung, Legrand та багатьох інших.
Для детальної консультації та визначення оптимального варіанта виведення кабелів рекомендуємо запросити спеціаліста компанії HILTEX на об’єкт.
Наш досвід і знання завжди вистачить для отримання відповідей на всі Ваші запитання.
Китайський електрокарниз з дешевою ціною
Вартість Dooya Switch у HILTEX дуже конкурента завдяки прямим поставкам з Китаю.
Це один із найбільш перевірених роками карнизів із гарантією 3 роки.
Зовнішній вигляд самого профілю виглядає – це чудова копія французького карниза Somfy з товстостінним алюмінієм, кронштейнами прихованого монтажу, посиленими бігунками та гачками.
Бігунки для штори встановлюються за замовчуванням через кожні 8-10 см (можливе індивідуальне наповнення).
Він має мініатюрні розміри, в порівнянні з іншими китайськими або корейськими варіантами і посилену шестерню-підшипник на відміну від пластикових шестерні карнизів з Aliexpress.
Його посилені модифікації дають змогу керувати шторою для великих вікон вагою до 100 кг.

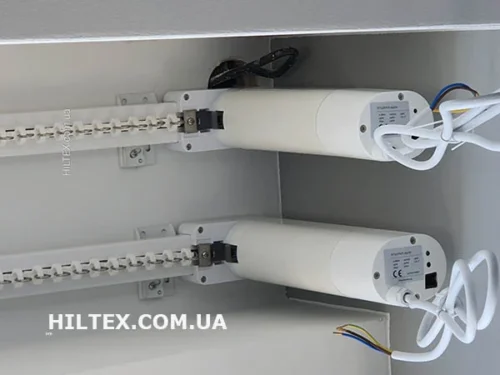

Фотографії фазного шторного карнизу Dooya Switch:
Гнутий карниз електричний та профільний для тюлі:

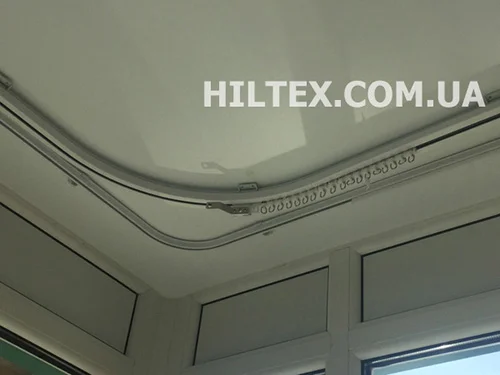

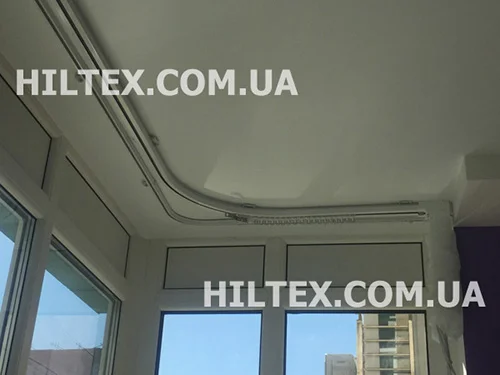

Установленный на натяжной потолок:

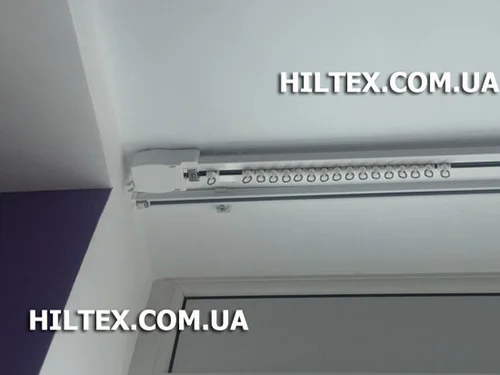

Однорядний варіант, так і дворядний з карнизом KS і автоматичним.
Профіль готовий для виготовлення стелі.

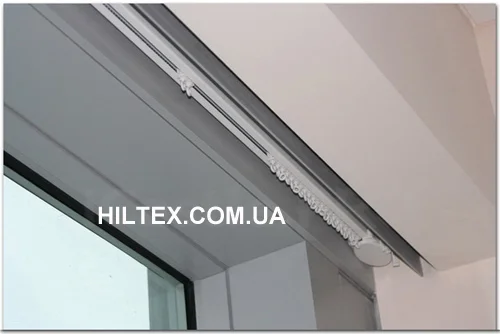

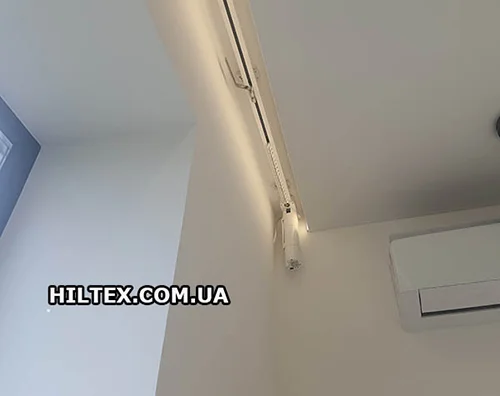

Два встановлених карниза для штор в кімнаті:
