Моторизированный карниз Dooya Switch (Китай) надежно зарекомендовал себя годами эксплуатации в Украине и мире.
Китайские карнизы производителя Dooya имеют гарантию 3 года и дадут фору многим европейским или американским производителям.
Завод DOOYA — это уже бренд с давней и успешной историей в мире внутривальных ролетных и карнизных моторов.
Бюджетная модель Dooya Switch имеет функциональную шину для карниза выполненную нашими инженерами и электропривод для управления с выключателя или умного дома по принципу «переброски фазы» 220 вольт.
Для управления автоматическими шторами по такому принципу в ассортименте Hiltex есть три позиции: мотор для умного дома Switch, усиленный до 70 кг электропривод и тихоходный умный карниз Dooya Smart.
Все эти варианты используются в равной степени в зависимости от условий использования карниза, ширины проема или веса ткани.
♦ Switch — для управления шторой весом до 45 кг.
♦ Giant — усиленная модификация для управления шторой до 65 кг.
♦ Smart — усиленная -тихоходная модификация с уровнем шума — 20 дБ
Более дорогая модификация фазного мотора — электрокарнизDooya Smart имеет возможность подключения одновременно ПУЛЬТ + СМАРТФОН + ВЫКЛЮЧАТЕЛЬ.
Кроме умного дома и кнопок все перечисленные выше модификации возможно подклбючать кроме умного дома к различным zigbee или wifi реле управления шторами.
Карниз Dooya Switch — это базовый мотор, поэтому он имеет самый маленький размер электропривода и самую дешевую цену.
Профиль на который навешивается штора используется универсальный для всех моделей китайских электрокарнизов Hiltex.
Выбирая карниз с длительной гарантией мы рекомендуем обращать особое внимание именно на профиль, а не только на электропривод.
Подключение фазного карниза для штор Dooya Switch
Схема включения одного или нескольких изделий для управления напряжением 220 вольт будет разной и это важный момент касающийся прокладки кабеля к шторам.
Также способ подключения и управления зависит от типа выключателя.

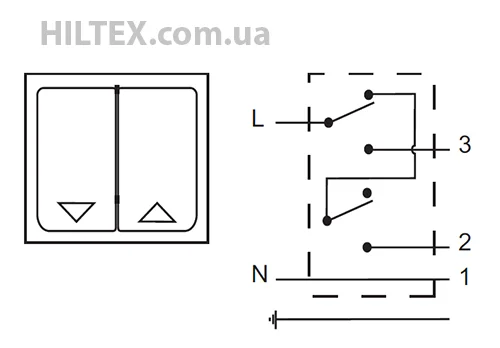

Внимание! Выключатель/кнопка для управления «фазным мотором» по приниципу перекидывания напряжения питания 220 вольт обязательно должна быть с блокировкой одновременного нажатия двух направления дивжения шторы.

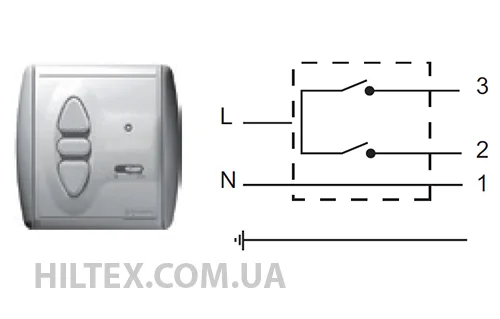

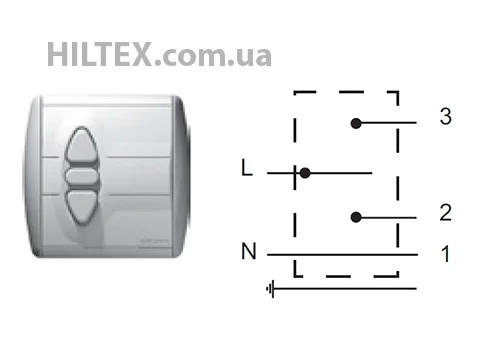

В классическом выключетеле-кнопке схема такая:
Здесь есть внопка СТОП — которая прекращает подачу питания.
В схеме ниже — без кнопке СТОП:
Также может быть и такой вариант с блокировкой через кнопку Стоп.
Для управления шторами не важно это будет подпружиненная кнопка или выключатель.
Кнопку -необходимо постоянно удерживать до достижения шторой концевых положений.
Выключатель — постоянно включенный и не требует постоянного нажатия.
Нужно понимать, что по такой схеме от одного выключателя возможно управление одним изделием. Для группового управления — необходима установка согласующего реле.

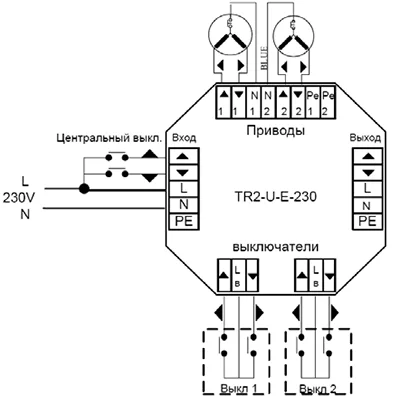

Например TR2- от Somfy:
При большом количестве выключателей или электрокаризов — лучше отойти от принципа «управления фазой 220 вольт» , а остановиться на управлении шторами сухим контактом.
Гибка китайских автоматических карнизов для штор
Некоторые компании которые импортируют электрические карнизы из Китая не хотят совершенствовать свои возможности и гнуть карнизы (например для моторов Xiaomі или Aquara).

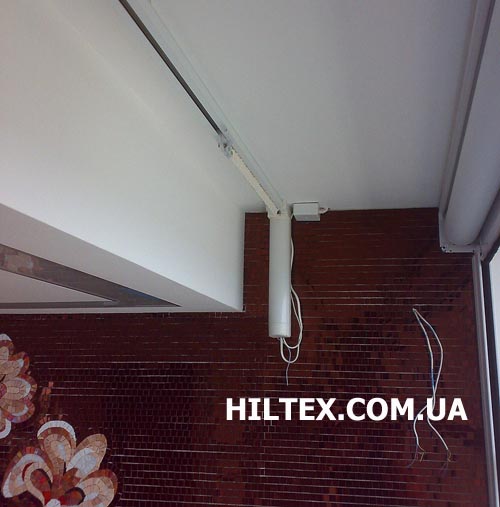

На фото показан вариант гнутых в 90 градусов карнизов — один электрический, второй механический потолочный KS (Forest).
Гнутье толстостенного электрического карниза это не легкий и ответственный процесс требующий не только правильного замера, но и чертежей в инженерных программах, а затем уж гибки.
Гнутье может быть как в углы от 90 градусов и выше, так и в эркеры.

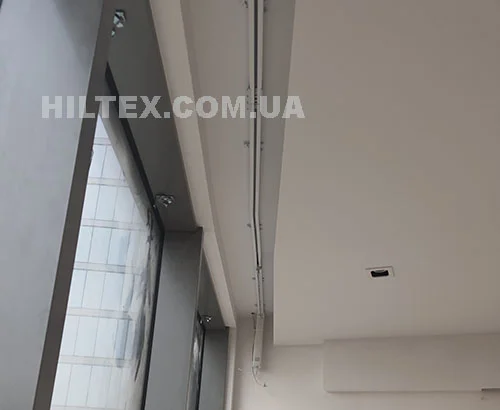

Например, на одном из наших объектов в Киеве (ЖК Taryan Tower) ниши были сделаны в форме большого количества углов, где требовались именно такие карнизы как на фото, а не эркер:
Такая система сложна не только в изготовлении, а и в правильном замере.
Карниз Dooya Switch гнется с радиусом 30 см — необходимо учитывать при узких нишах или большом количестве дорожек.
Установка автоматического карниза Dooya
Один из важных вопросов, которые задают клиенты перед тем как купить китайский электрокарниз это изготавливаем ли мы индивидуальные длины наших систем, или просто возим с соединителями.

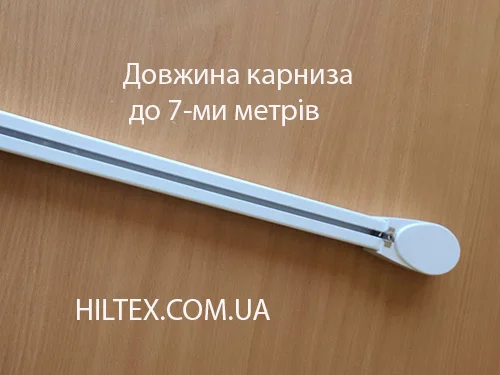

Мы изготавливаем индивидуальные размеры с длиной до 7-ти метров без соединителя. Более этого размера необходмо устанавливать соединяющий элемент с возможностью изготовить автоматическую штору до 14 метров.
Обычно в автоматике для штор он устанавливается в средине при раздвижке ЦЕНТР.

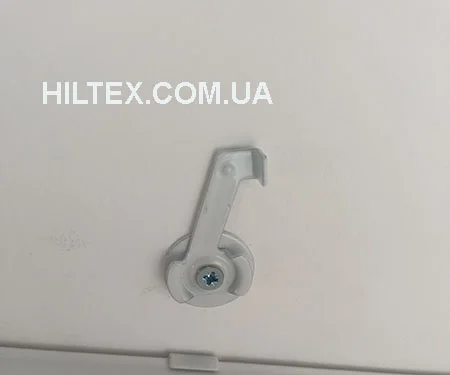

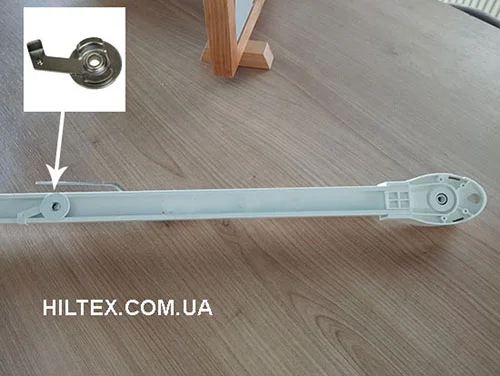

К потолку система крепится кронштейнами «скрытого монтажа» :
Кронштейн вставляется в паз в профиле и прокручиванием защелкивается внутри него.
Периодичность установки кронштейнов в среднем через каждые 50-60см.
Но для гипсокартона или других подобных материалов при тяжелой шторе мы рекомендуем устанавивать через каждые 40 см.

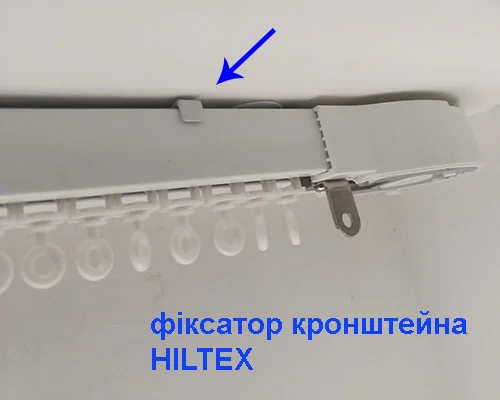

После установки карниза — «флажок» кронштейна необходимо защелкнуть.

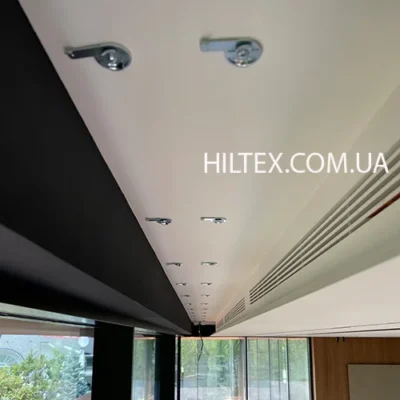

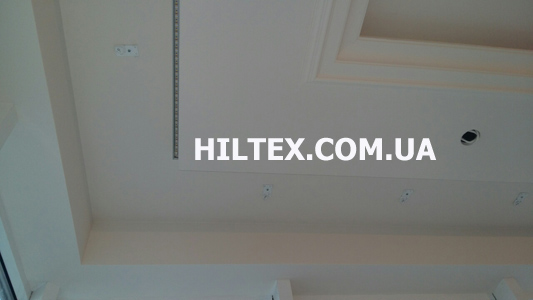

На потолке до монтажа самого профиля для двух дорожек шторы это выглядит так:

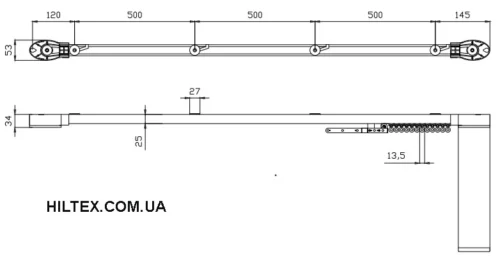

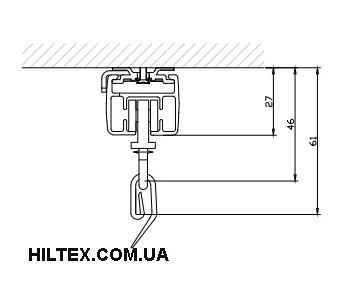

Также важной характеристикой при навеске шторы есть размер места навески.
В электрокарнизах Dooya штору запрещено устанавливать выше указаного положения французского крючка.
Возможности управления электрокарнизом вместе с фазным управлением
В современных версиях электроприводов есть системы где возможно вместе с управлением кнопкой от выключателя или умного дома дополнительно использовать пульты и wifi управление шторами.

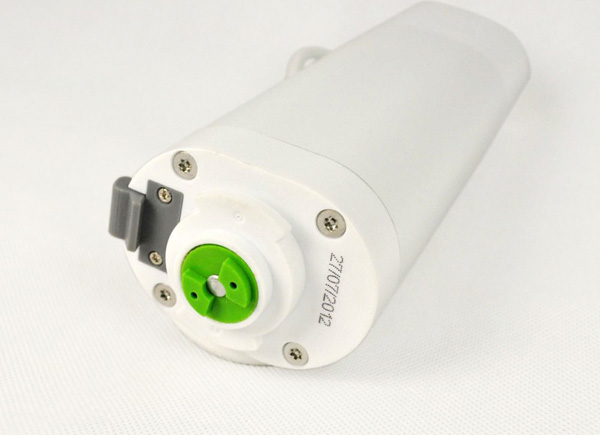

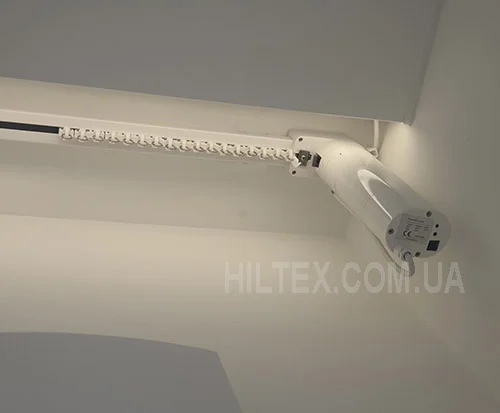

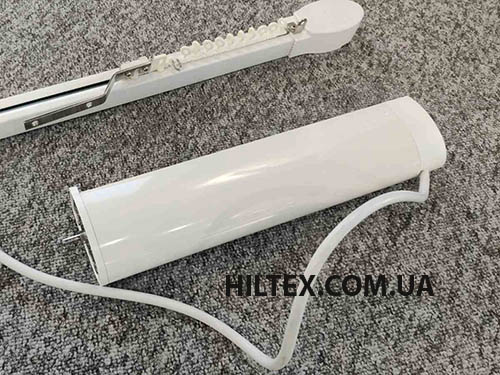

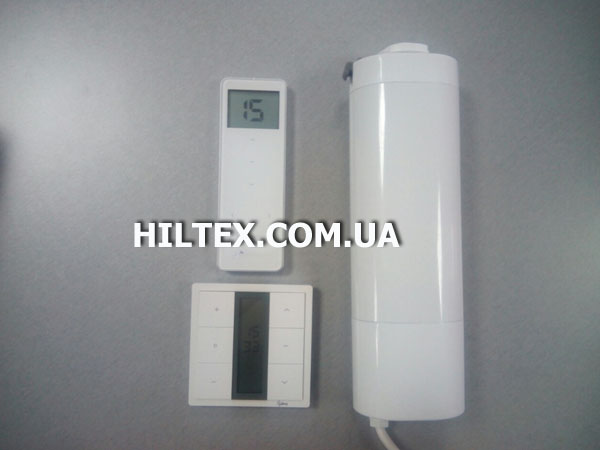

Такая модель в ассортименте Hiltex это Dooya Smart с таким внешним видом:
И возможностями одновременно с управлением фазой использовать:
♦ ручное управление шторами Touch Motion
♦ пульты дистанционного управления : клавишные, сенсорные, двухканальные, многоканальные.
♦ настенные безпроводные выключатели , включая модификации со встроенными таймерами;
♦ управление с помощью приложения Connector по WIFI.
♦ управление шторами при пропадании электричества;

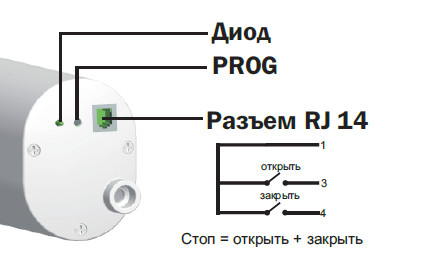

Также возможно подключать какие либо дополнительные устройства по разьему RJ9 — например реле Ajax или другие подобные устройства.
Возможно использовать кабель UTP/FTP:

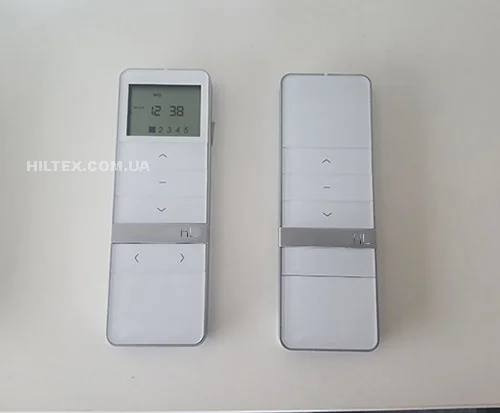

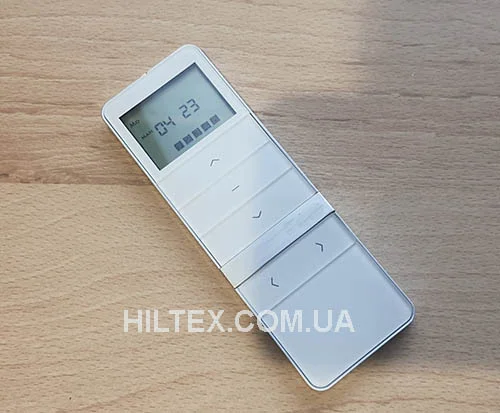

Стандартные одноканальные и многоканальные пульты и настенные беспроводные выключатели — как сенсорные, так и клавишные:

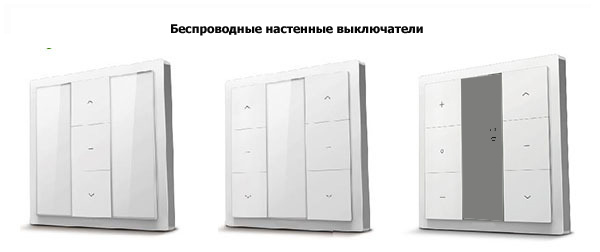

Беспроводные настенные выключатели Китай — одноканальный, двухканальный и таймер:

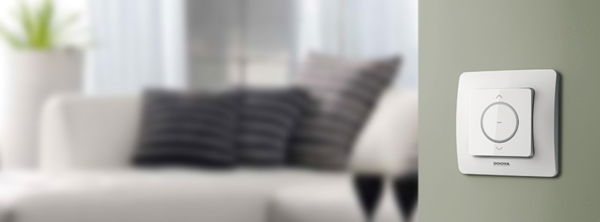

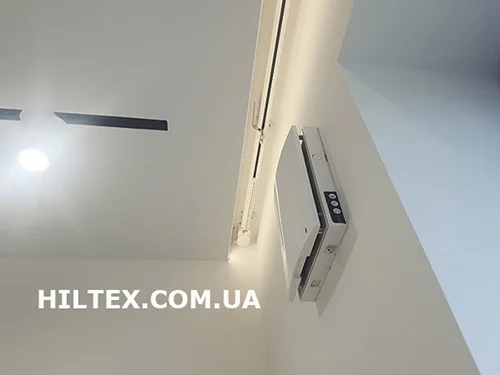

Управление от проводного выключателя как родного Dooya.
Так и от выключателя заказчика из специализированной серии — например компании Gira, Jung, Legrand и многих других.
Для подробной консультации и определение оптимального варианта выведения кабелей рекомендуем пригласить специалиста компании HILTEX к Вам на объект.
Нашего опыта и знаний всегда хватит для получения ответов на все Ваши вопросы.
Китайский электрокарниз с дешевой ценой
Стоимость Dooya Switch у HILTEX очень конкурента благодаря прямым поставкам из Китая.
Это один из самых проверенных годами карнизов с гарантией 3 года.

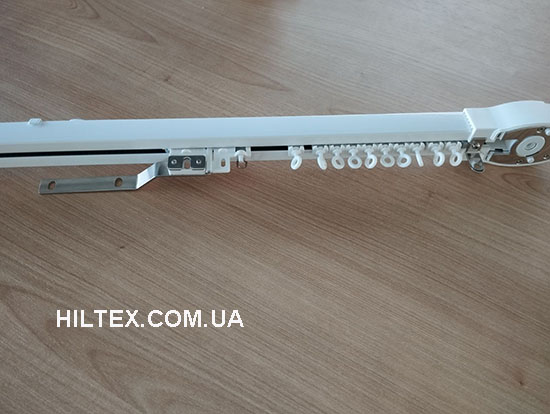

Внешний вид самого профиля выглядит — это отличная копия французского карниза Somfy с толстостенным алюминием, кронштейнами скрытого монтажа, усиленными бегунками и крючками.
Бегунки для шторы устаналиваются по-умолчанию через каждые 8-10 см (возможно индивидуальное наполнение).

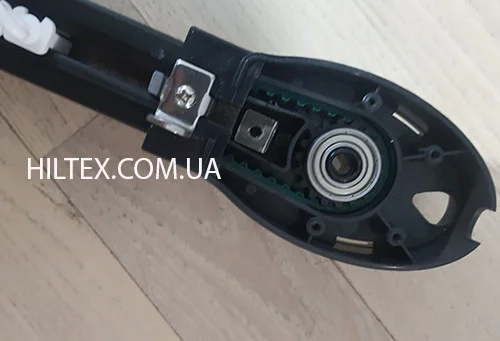

Он имеет довольно-таки миниатюрные размеры, в стравнении с другими китайскими или корейскими вариантами и усиленную шестеренку-подшипник в отличии от пластиковых шестеренок карнизов с Aliexpress.

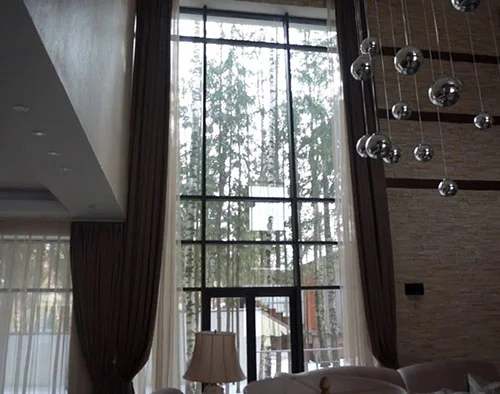

Его усиленные модификации позволяют управлять шторой для больших окон весом до 100 кг.
Фотографии фазного шторного карниза Dooya Switch:

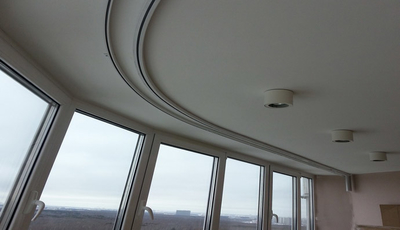

Гнутый карниз электрический и профильный для тюли:

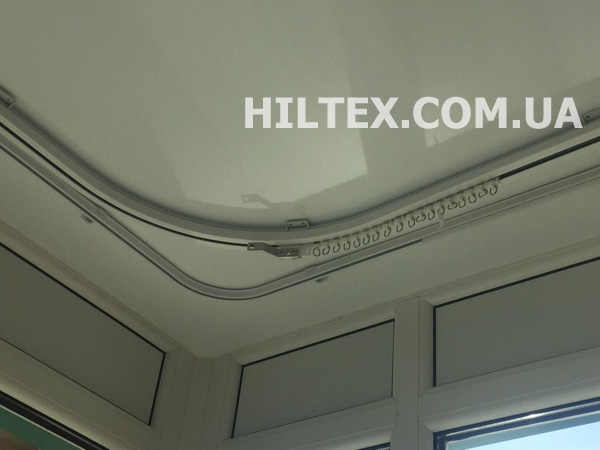

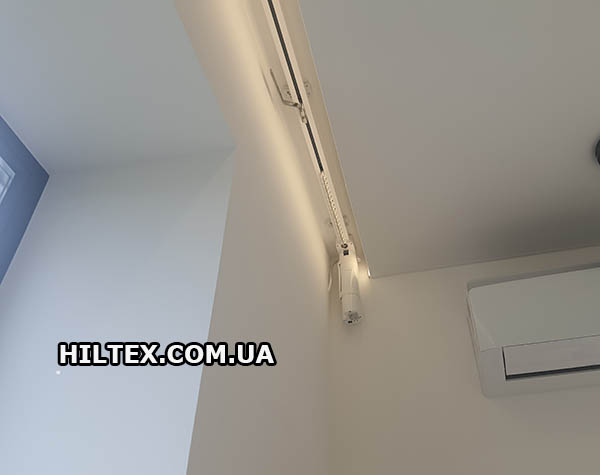

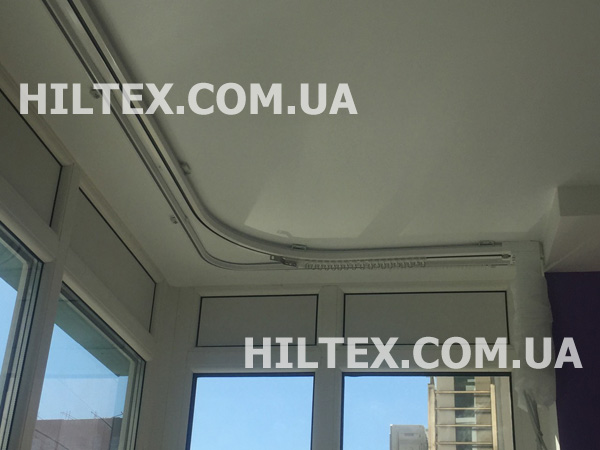

Установленный на натяжной потолок:

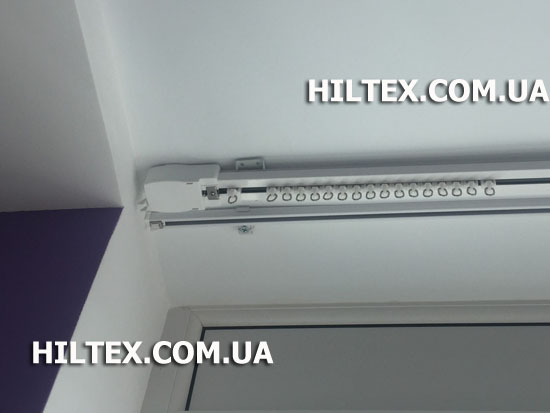

Однорядный вариант, так и двухрядный с карнизом KS и автоматическим.
Профиль готовый для изготовления натяжного потолка.
Гнутая система установленная в нише с подсветкой — Киев ул. Драгомирова

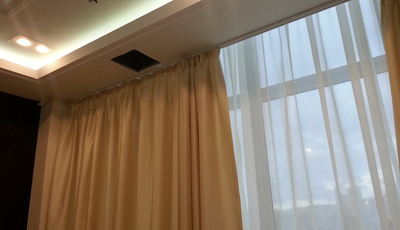

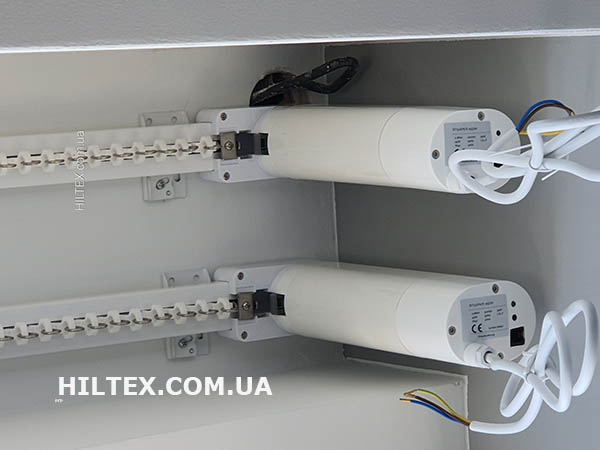

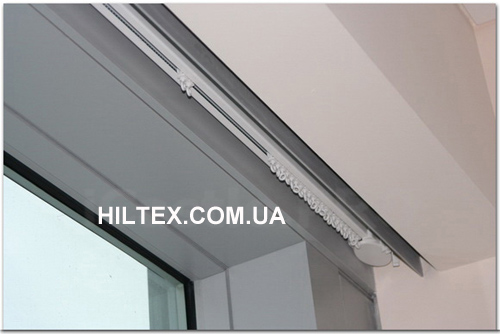

И электрокарниз после установки.

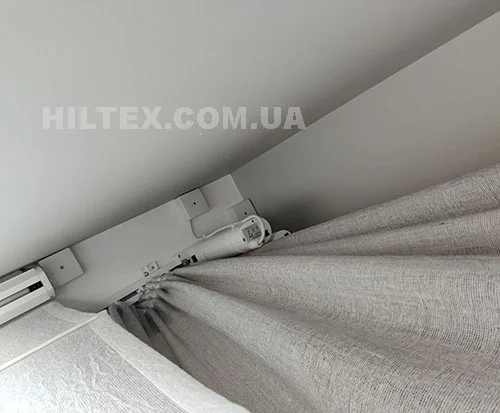

Карниз в гостинной на Оболони:

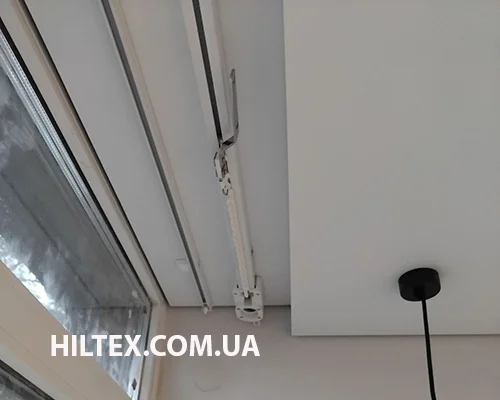

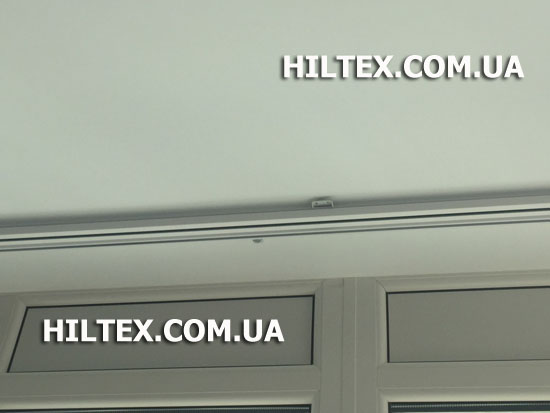

Установленный на потолке.

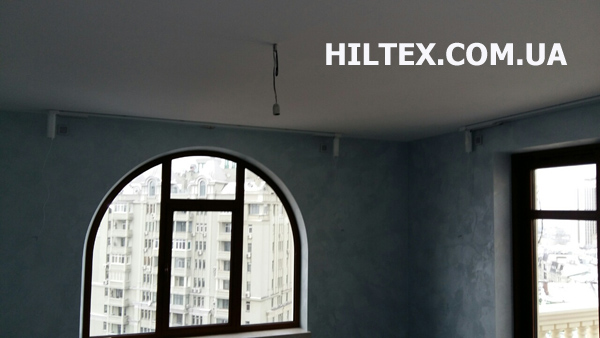

Объект — системы под умный дом в квартире на И.Франка:

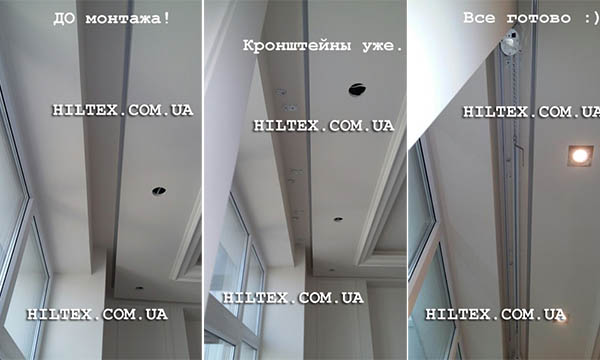

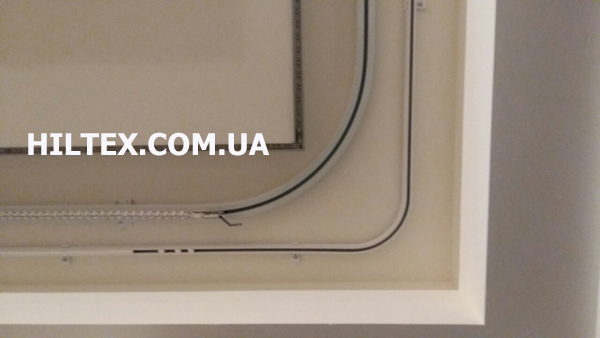

Новопечерские Липки — весь процесс от замера до установки:
Еще несколько фото:
