Самым распространенным вариантом установки жалюзи плиссе есть установка на раму окна.
Благодаря миниатюрности комплектации и маленькой сборки ткани такой вариант позволяет комбинировать солнцезащиту и/или затемнение помещения с панорамными обзорностью при открытых шторах.
Сущестует два распространенных варианта монтажа плиссе:
• На раму окна
• Внутрь штапика окна
Рассмотрим как замерять данное изделие на оба эти варианта.

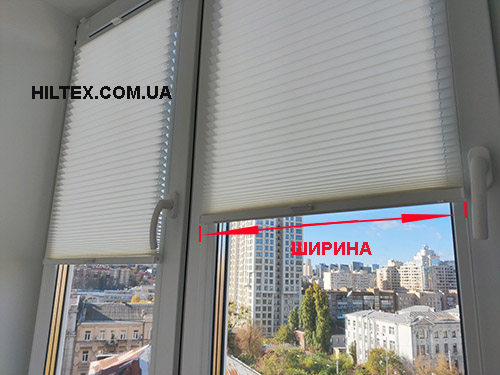

Замер штор плиссе при установке “на раму” окна
При таком варианте изделие устанавливается на Г-образных кронштейнах на металлопластиковое или деревянные окно.

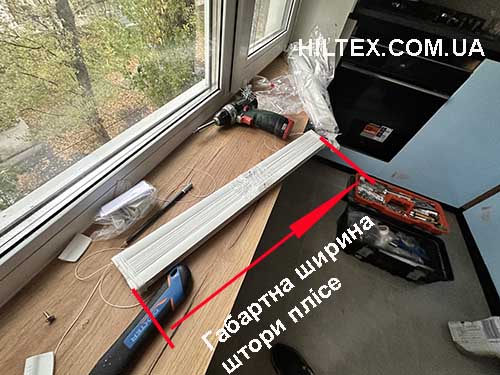

Для производства необходимо предоставить менеджеру HILTEX размеры ГАБАРИТНОЙ ШИРИНЫ изделия и его ГАБАРИТНОЙ высоты.
Основной задачей для любой шторы это выполненние функции защиты от солнца (или посторонних взглядов,или затемнять и т.п.).
Ткань плиссе должна закрывать свет
Поэтому ткань изделия должна иметь нахлест на раму окна как по высоте, так и по ширине.
Такой нахлест рекомендован по ширине 10-20 мм с каждой из сторон.

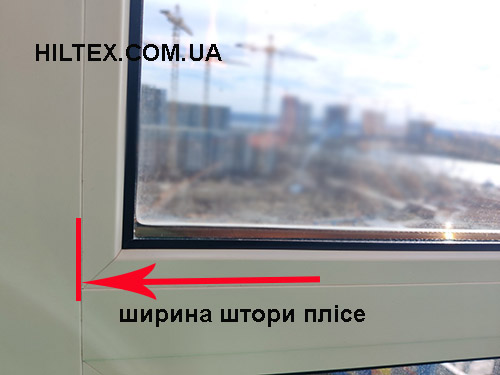

Очень часто при замере ориентиром выступает штапик окна (элемент который держит стеклопакет).
Если он имеет ширину 15 мм , то ширину изделия можно замерить по стыку профиля и штапика.
Обращая внимание на расположение ручки и ограничениям по открытию окна.

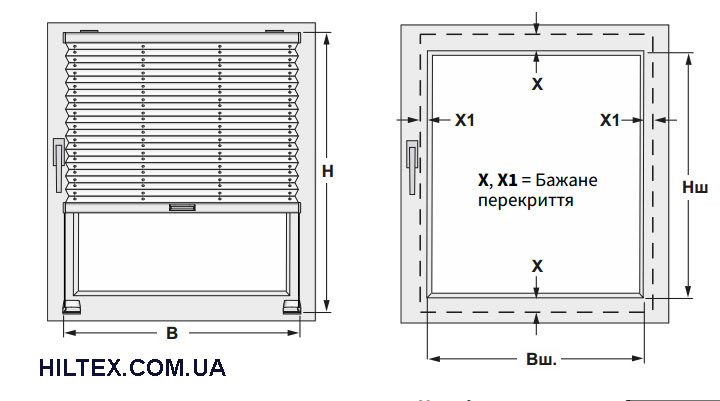

Схема выглядит таким образом:
На схеме показана :
ШИРИНА ГАБАРИТНАЯ = Вш + X1*2 (где X1 — желаемое перекрытие по ширине);
ВЫСОТА ГАБАРИТНАЯ = Нш + X*2 (где X — желаемое перекрытие по высоте);
Замерять габаритную высоту нужно также, как и ширину с минимальной погрешность, так-как ошибки плохо влияют на формирование складок и требуют при монтаже дополнительной настройки жесткости работы изделия).

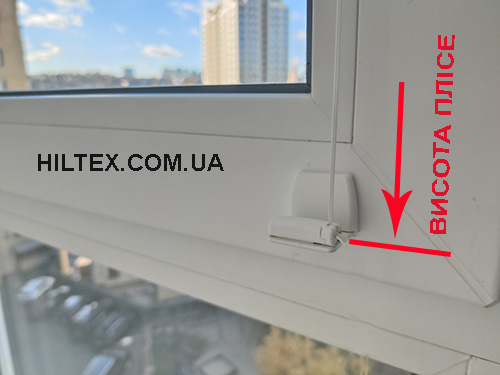

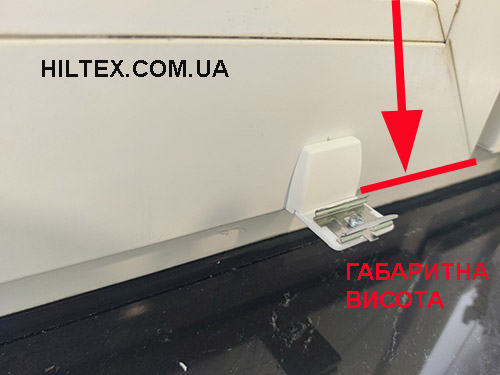

Как замерить четкую высоту для заказа шторы плиссе

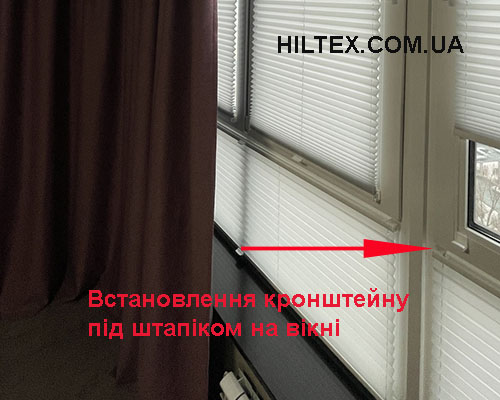

Высоту можно замерить о Верха до Низа рамы, или же отступить от размера штапика 25 мм-30 мм сверх/снизу для присверливания кронштейна или сделать индивидуально как на фото сверху.

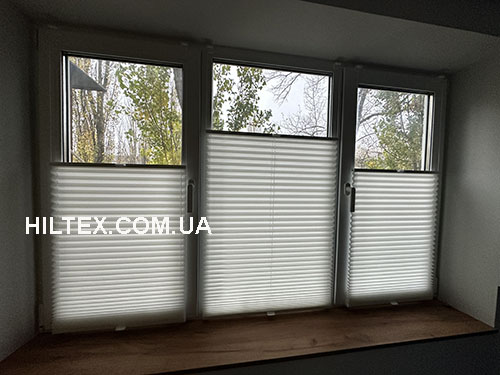

На фото снизу показана высота от верха до низа рамы на створке которая открывается, с целью минимизировать разность в высотах всех изделий на окне.
Чтобы после установки получилось выравнивание по высоте всех изделий в независимости от перепада открывающихся и глухих рам окон.
Два вида штор плиссе и особенности их замера
Компания HILTEX работает с двумя видами систем :
• Cosiflor (Германия)
• Vegas (Польша)
Каждая из них имеет свои технологические размеры как кронштейнов так и карнизов (рассмотрено в нижнем параграфе этой статьи). Это влияет на отступы при замере высоты.
Например самым простым вариантом замера высоты есть добавить двойную высоту кронштейна к замеренной высоте по наружным краям штапика на окне.

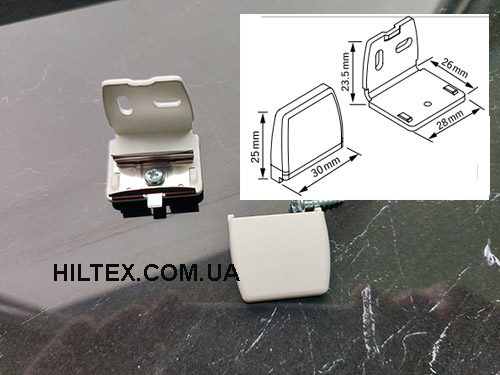

Внешний вид стеновых кронштейнов системы VS1, VS2, VS3 плиссе Cosiflor (Германия) выглядит так :
Кронштейны крепления жалюзи на раму окна
У немецких плиссе Cosiflor это металлический кронштейн с декоративной пластиковой заглушкой закрывающей саморезы — он надежный и не гнется при использовании натяжной шторы плиссе.

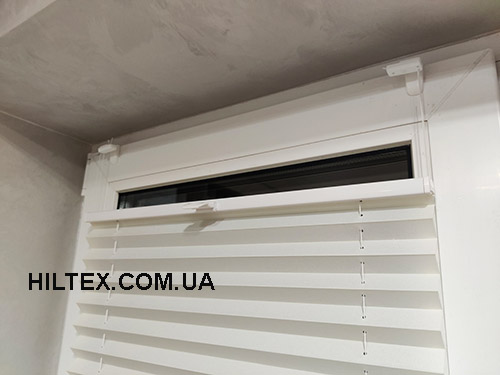

Внешний вид стеновых кронштейнов плиссе Vegas (Польша) выглядит по другому — это полностью пластиковая деталь у которой есть ограничения по прикладываемой силе для управления шторой.
Таким образом и есть две модификации — металлический (без пластиковой заглушки) и пластиковый с заглушкой.

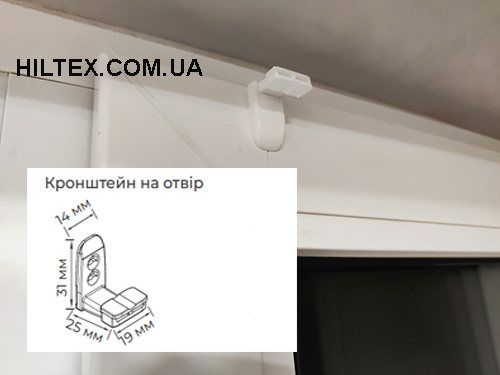

Пластиковый кронштейн с заглушкой:
Кронштейн для крепления на раму Vegas имеет такие размеры:

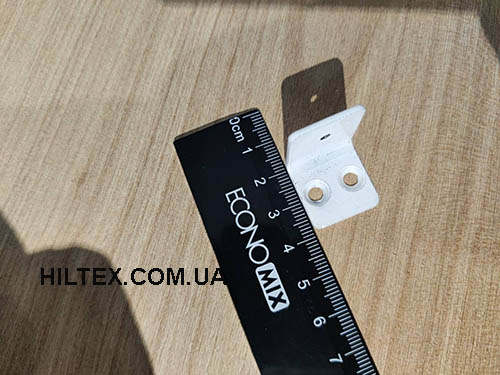

Металлический кронштейн имеет немного меньше размеры и практичен для установки на двери и большие размеры жалюзи плиссе. Он не имеет пластиковых заглушек для саморезов.
Установка штор плиссе «внутрь штапика» прямоугольного окна
Установка внутрь штапика практична, чтобы минимизировать выступающие части плиссе при установке на раму.
Это красиво и функционально во многих случаях (например для дверей или полного открытия окон).
Про это детально написано в разделе шторы плиссе на нашем сайте.

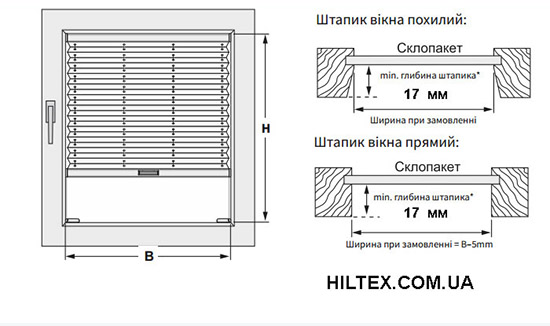

Для производства изделия с установкой внуть штапика также необходимо предоставить менеджеру ГАБАРИТНУЮ ШИРИНУ изделия и его ГАБАРИТНУЮ высоту.Важным моментом при такой установке есть глубина и форма штапика.
Где, B — ширина готового изделия при заказе.
H — высота готового изделия при заказе.
Наш менеджер при заказе должен получить точную Габаритную ширину изделия B, которая и будет изготовлена.
На сколько нужно уменьшить плиссе при установке внутрь штапика
Наши рекомендации при заказе отнимать от размеров ВНУТРИ ШТАПИКА окна 2-5 мм для свободного хода системы. (обычно резинка уплотнителя окна перекрывает данные световые зазоры).
Тогда система будет легко двигаться внутри окна.

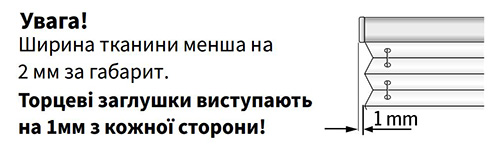

Также при заказе шторы плиссе Cosiflor также необходимо учитывать, что размер ткани на 1 мм меньше с каждой из сторон системы.
Так как ширина профиля карниза имеет размер 22-23 мм, то глубина штапика должна быть минимум 15-17 мм, для надежной фиксации кронштейнов.

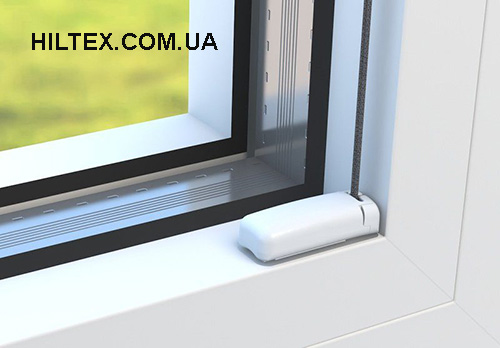

Для немецкого плиссе Сosiflor кронштейн установки выглядит таким образом:

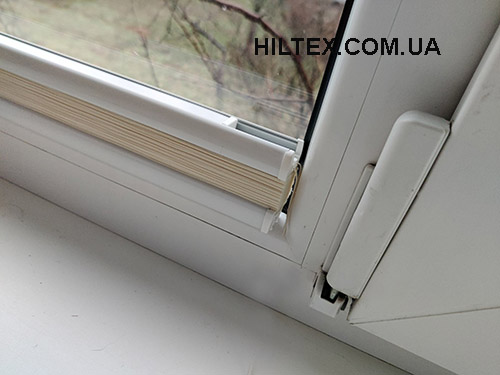

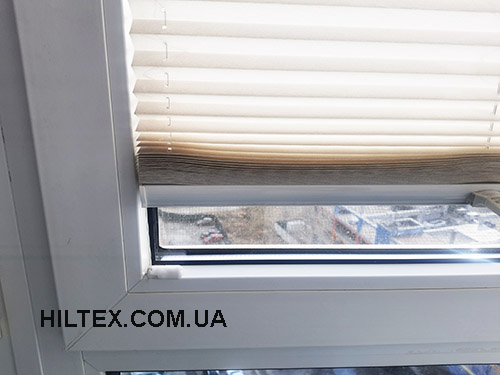

На готовом изделии такая установка выглядит таким образом:
Замер такого изделия, как описывалось ранее выглядит таки образом, с отниманием от вымеряного размера 2 мм для легкого хода системы.

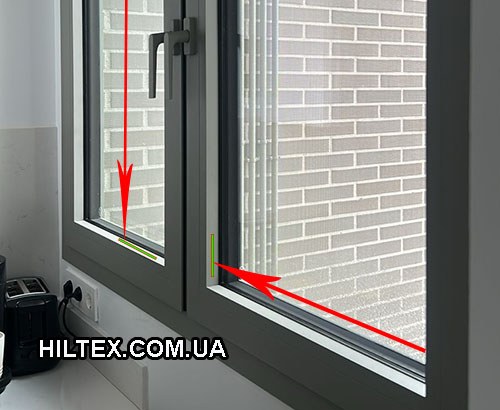

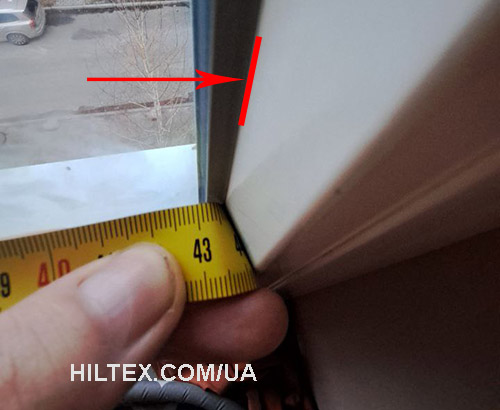

Для скошенного штапика необходимо ориентироваться при замере на стык резинки стекла и профиля окна (тоесть ближе к стеклу при классическом штапике глубиной 15-20 мм).
От данного размера давая размер для производства нужно отнять 3 мм.
При установке резинка все равно перекроет световой зазор и система будет легко подниматься / опускаться.
Для фото выше был отдан в производство размер 43,3 мм и система идеально стала внутрь данного окна.

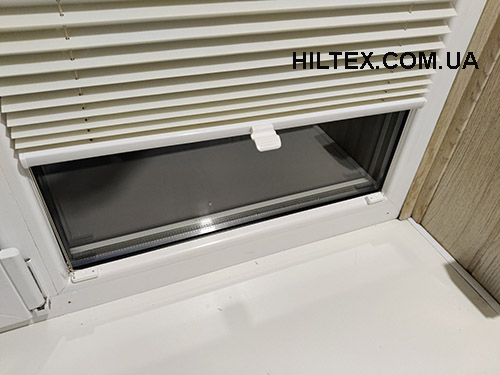

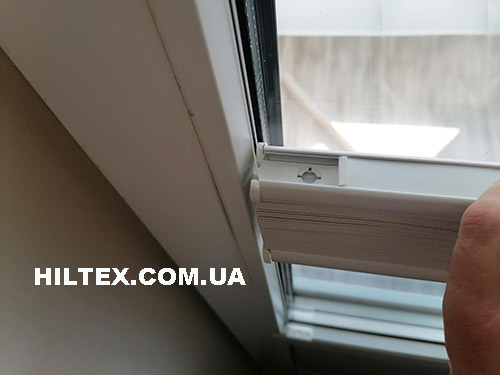

Например для жалюзи плиссе Vegas (Польша) кронштейн установки внутри штапика окна выглядит так:
Например для жалюзи плиссе Vegas (Польша) кронштейн установки внутри штапика окна выглядит так:

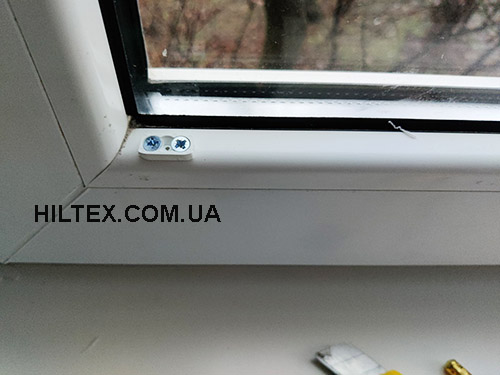

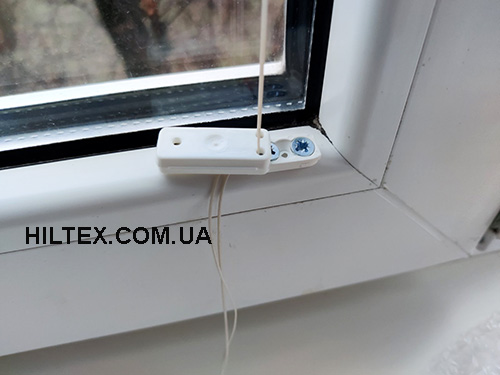

А сам кронштейн крепления таким образом:
На которые сверху одевается элемент соединенный с самой шторой:
Технические характеристики систем плиссе Cosiflor и Vegas
Для установки и змера плиссе необходимо знать размеры профилей и механизмов, а также ориентировочную сборку плиссерованной шторы.

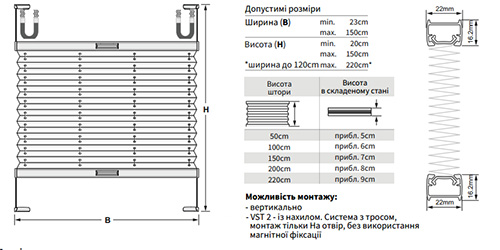

Технические характеристики системы VS2 производства Cosiflor (Германия):

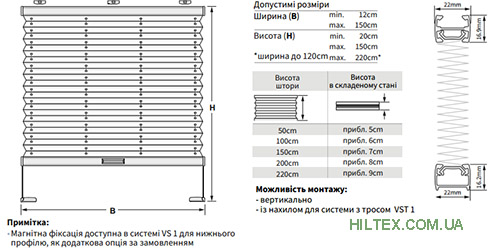

Для системы VS-1, где один карниз зафиксирован имеет такие характеристики:

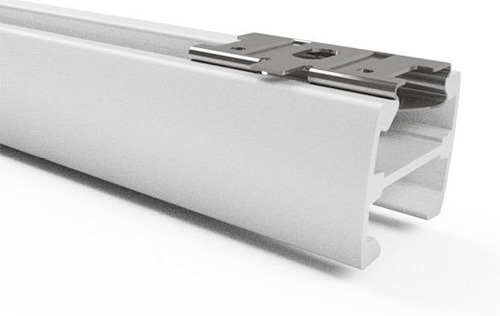

Крепежным элементом сверху здесь есть клипса скрытого монтажа:
Что важно учитывать при установки внутрь штапика окна и использовать клинья для компенсации его наклона,что будет оставлять световой зазор.
Поэтому внутрь наклоненного или закругленного штапика окна лучше устанавливать плиссе VS2.
Технические характеристики жалюзи плиссе Vegas (Польша)

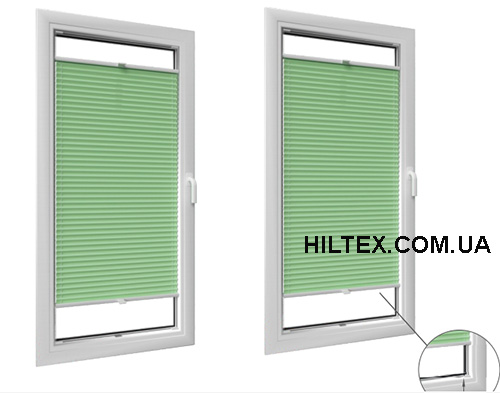

Самой популярной системой является PS-2, которая имеет два подвижных карниза.
Размеры профилей (высота) здесь зависят от максимальной ширины (компенсация прогиба профиля).
